Dans cet article je vais vous démontrer comment procéder pour localiser une panne électrique, sur une installation ancienne des années 80 / 90.
Elle sera probablement équipée d'un disjoncteur de branchement de 500 mA de ce type !

C'est à cette époque qu'est devenu obligatoire pour la protection des personnes, la présence d'au moins un interrupteur différentiel de 30 mA

C'est aussi à cette époque que les disjoncteurs divisionnaires  ont fait leur apparition !

Pour remplacer les portes fusibles moins pratiques et moins précis !

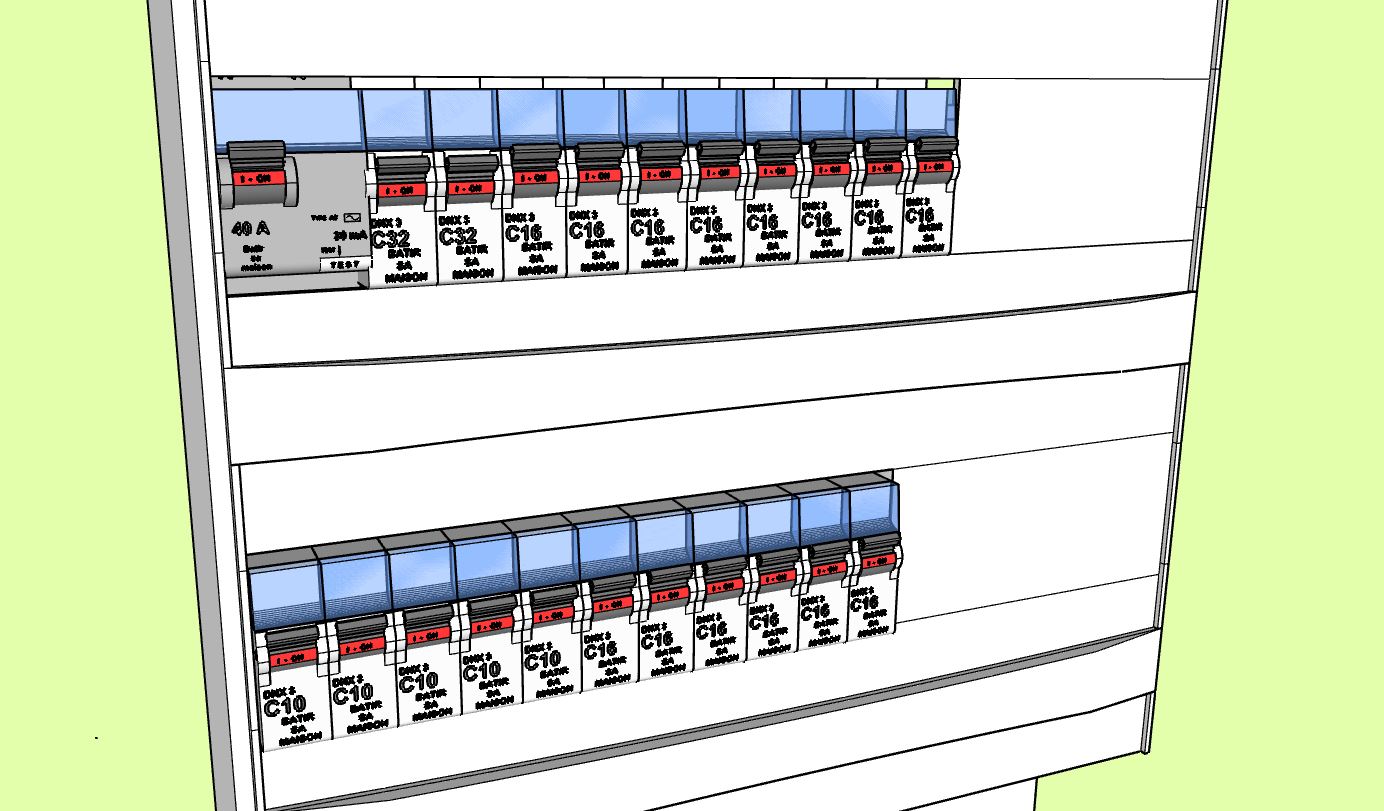

Nous aurons donc sous la protection de cet interrupteur divisionnaire 30 mA  une série de disjoncteurs divisionnaires !

Il y plusieurs causes possibles d'une panne sur cette installation électrique !
La première , le disjoncteur de branchement principal a déclenché mais  l'interrupteur différentiel 30 mA et aucun des disjoncteurs  divisionnaires n'ont déclenché !

Deux cas sont possibles, le premier il s'agit d'une surcharge de consommation sur l'installation !
La deuxième, il peut s'agir d'un phénomène électrique extérieur dû à un orage !
Pour le savoir il faut mettre dans un premier temps tous les disjoncteurs divisionnaires en position OFF

Et ensuite armer le disjoncteur principal de branchement  !

S'il ne tient pas enclenché alors que toute l'installation est en position OFF, soit le disjoncteur de branchement est défectueux, soit c'est un problème de neutre !
Il faudra à ce moment-là faire appel à un électricien !
S'il tient enclenché, on continuera en armant l'interrupteur différentiel !

Ensuite on armera tous les disjoncteurs divisionnaires lentement l'un après l'autre !
Si tout fonctionne de nouveau, c'est qu'il s'agit certainement d'une surcharge ou d'un phénomène extérieur !

Deuxième possibilité;
L'interrupteur différentiel 30 mA  seul a déclenché !

Première chose à faire de nouveau c'est mettre tous les disjoncteurs divisionnaires en position OFF,

Ensuite on arme l'interrupteur différentiel !

Puis on arme tous les disjoncteurs divisionnaires lentement l'un après l'autre !

Si rien ne se passe il s'agit certainement d'un défaut de contact, en effet certains appareils munis de résistance et de thermostat électromécanique tels que chauffe eau, chauffage, fer à repasser, grille-pain, bouilloire etc. ont la faculté de faire réagir les différentiels 30 mA, lorsque leur thermostat déclenche de façon trop lente !
Si cela se reproduit trop souvent il faudra déterminer l'appareil en cause !
Troisième possibilité !
Seul un disjoncteur divisionnaire à déclenché !

  Il peut s'agir dans ce cas d'une surcharge de consommation, exemple, plusieurs appareils alimentés par cette ligne se sont mis en fonctionnement simultanément provocant une consommation dépassant la capacité du disjoncteur divisionnaire !
Pour le vérifier, il faut déterminer tous les circuits et appareils alimentés par cette ligne, ceci fait- on les débranche tous !
Ensuite on réarme le disjoncteur divisionnaire en question, !
Puis on rebranche les appareils en  commençant par les plus importants en respectant un temps d'attente entre chaque rebranchement pour ne pas provoquer le même phénomène de surconsommation.
Si en branchant un des appareils le disjoncteur divisionnaire déclenche, il se peut que l'appareil soit défectueux et qu'il provoque un court-circuit, il faudra réenclencher le disjoncteur divisionnaire et essayer de brancher l'appareil en question pour vérifier qu'il est bien HS !
Voilà ce n'est pas compliqué, ce n'est qu'une question de méthode et de procédure !

Daniel MARCELLIN

LOCALISATION D'UNE PANNE ELECTRIQUE : Installation très ancienne

LOCALISATION D'UNE PANNE ELECTRIQUE EN IMAGE

Dans cet article, je vais vous démontrer comment procéder pour localiser la source d’une disjonction et coupure électrique !

Je prends comme exemple une installation très ancienne des années 1960 / 1970 .

Cette installation est probablement équipée d’un disjoncteur différentiel de ce type.

Suivi d’un tableau comportant une série de tiroirs à fusible !

Plusieurs cas peuvent se présenter !

Premièrement le disjoncteur a déclenché !

Après quelques minutes essayez de réenclencher le disjoncteur, car il se peut qu'il ait réagi à un petit défaut de contact  intempestif, cela arrive souvent avec des appareils munis de résistance et de thermostat électromécanique, tel que chauffe eau, chauffage, fer à repasser, grille-pain etc.

Si le disjoncteur ne tient pas enclenché, n’insistez pas !

Il faut alors maintenant ouvrir tous les tiroirs à fusible !

Ensuite, vous réenclenchez le disjoncteur, si après avoir ouvert tous les tiroirs à fusible il ne tient toujours pas enclenché, c’est certainement un problème de neutre, et alors là il vous faudra faire appel à un professionnel !

S'il tient enclenché, le plus simple et le plus rapide est de tester tous les fusibles, pour cela il faut un multimètre.

Si vous n'en possédez point, il est facile de créer un testeur de continuité avec peu de moyens !

Il vous suffit de vous procurer une ampoule de boitier lampe de poche.

Et une pile plate 4,5 volts

L'opération est sans danger !

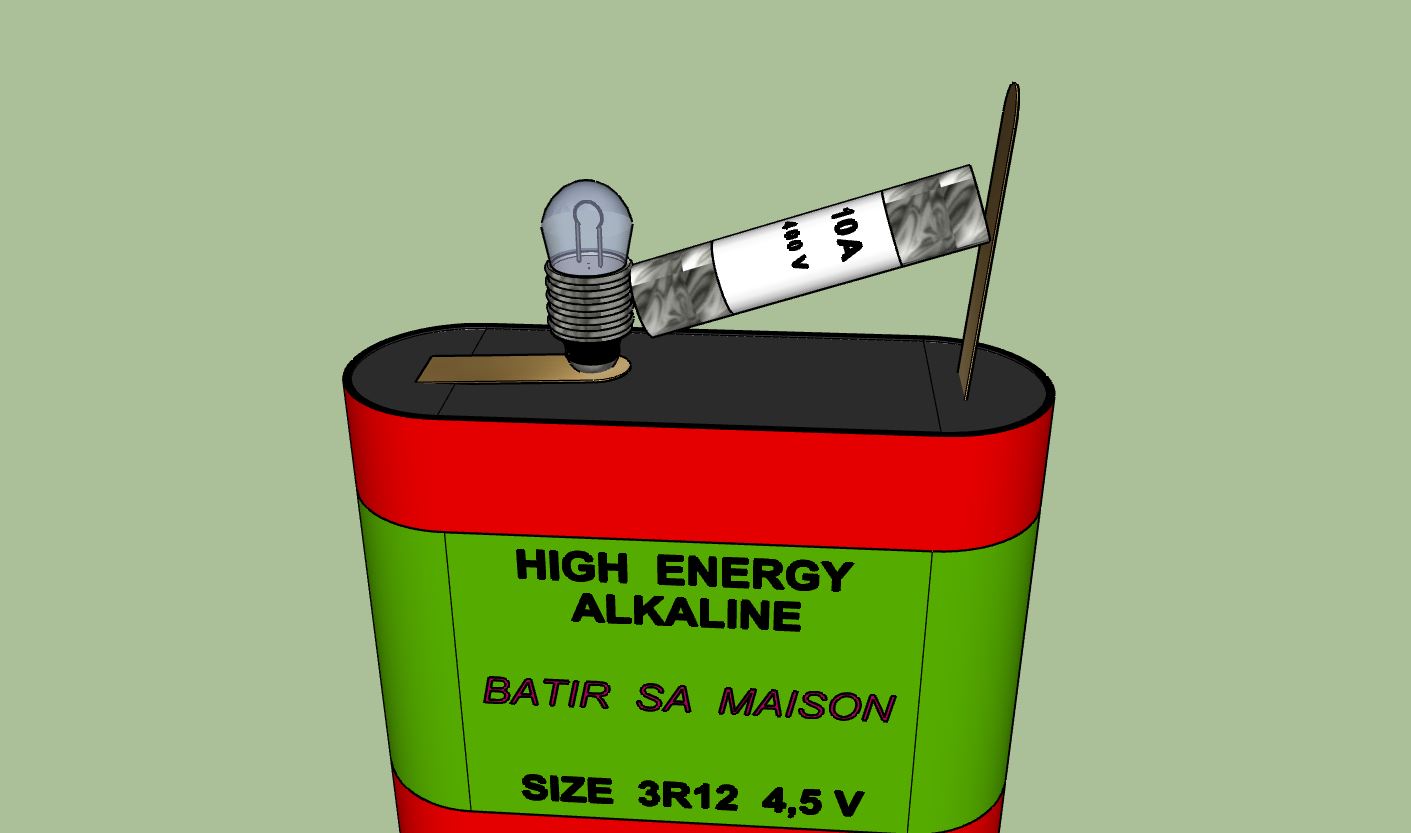

Il faut alors tenir l'ampoule  et le fusible comme indiqué sur cette image en prenant garde de ne pas mettre en contact les deux lamelles de la pile avec le fusible car ce qui si le celui-ci est  bon cela déchargerait complètement la pile

Si l'ampoule reste éteinte, le fusible est défectueux !

SI l'ampoule s'éclaire le fusible est opérationnel !

Lorsque le fusible est bon on le replace et on ferme le tiroir, et ainsi de suite jusqu’à trouver un fusible défectueux, on  laissera alors le tiroir concerné ouvert et on continuera à tester les fusibles restant s'il y en a, en procédant de la même manière !

Lorsque tous auront été testés, il va falloir déterminer les secteurs d’éclairage, de prises ou les appareils alimentés par le fusible défectueux !

On peut déjà avoir une idée en fonction de la valeur du fusible, sachant que les 10 ampères sont généralement utilisés pour l’éclairage, les 16 A pour les prises et appareils ménagers, les 20 A pour les appareils les plus consommateurs !

Une fois les secteurs ou appareils repérés, il faut tous les éteindre ou les débrancher !

Ensuite on remplace le fusible défectueux et on referme le tiroir, il faudra ensuite rebrancher l’un après l’autre les secteurs d'éclairage ou appareils pour déterminer celui qui est en cause, en ayant d'autres fusibles de rechange !

Si tout fonctionne de nouveau ou si aucun fusible défectueux n'a été trouvé c’est qu’il s’agit comme je l’ai expliqué précédemment d’un défaut de contact intempestif, si cela se reproduit trop souvent il faudra déterminer l’appareil en cause !

Voilà ce n’est pas très compliqué, cela demande simplement d’appliquer cette méthode !

Daniel MARCELLIN
