21/07/2016

Branchement Eco-Compteur comment faire ?

L'Eco-compteur est un petit ordinateur chargé d'informer l'abonné au réseau de distribution d'électricité, sur sa consommation totale et ses consommations partielles.
Il est obligatoire dans toutes nouvelles installation nécessitant une attestation de conformité.
Ils existent en différents formats de différentes marques.
Celui dont j'ai choisi de vous parler aujourd'hui est le produit phare d'une grande marque Française.

Le principe est simple, ce sont des dispositifs appelés TORE, a l'intérieur desquels on va faire passer les conducteurs de phase (rouge ou noir) qui partent de chaque petit disjoncteur divisionnaire sur le tableau de distribution pour alimenter les différentes lignes.


Le but est de sectoriser toute l'installation, pour permettre de connaître la consommation individuelle de chaque secteur, et bien entendu la consommation totale.
Alors pour commencer cette appareil doit être alimenté et protégé par un disjoncteur divisionnaire de calibre  2 Ampères.
Il est généralement placé sur le dernier rang du tableau de répartition après le para-foudre et le disjoncteur différentiel en tête de rang, alimenté et protégé par un disjoncteur divisionnaire de 2 Ampères.



Ceci fait, le branchement des tores peut être effectué, le plus pratique est de le faire au fur et à mesure du câblage des lignes .
Il y a cinq entrée de tores sur l'Eco-compteur.


L'entrée C1 est réservée au chauffage, donc quel que soit votre mode de chauffage, panneaux rayonnant, inertie, pompe à chaleur etc., il faut faire passer les conducteurs de phase dans le tore branché sur cette entrèe.
Capacité de réception des tores :
1    conducteur de 25mm² ou 1 de 16mm² ou 1 de 10mm²
4    conducteurs de 6mm²
7    conducteurs de 2,5mm²
10  conducteurs de 1,5mm²
Chaque entrée peut recevoir 2 tores,
Dans le cas que je vous présente, il s'agit d'une pompe à chaleur, elle est alimentée par deux conducteurs de 6 mm²  32 Ampères, une ligne pour l'unité intérieure et une ligne pour l'unité extérieure.


Nous allons donc faire passer à l'intérieur de ce tore les deux phases correspondantes.
Il faut bien respecter le sens du courant: du disjoncteur divisionnaire vers la ligne  !



L'entrée C2 est affectée au refroidissement il faut donc faire passer dans ce tore les conducteurs de phases des modules de climatisation, si il n'y en pas, on peut très bien consacrer cette entrée à une autre secteur, par exemple tout l'éclairage !

L'entrée C3 est affectée à la production d'eau chaude, il faut donc faire passer dans ce tore, le conducteur de phase du chauffe eau cumulus ou le conducteur de phase de la résistance d'appoint d'un chauffe eau thermodynamique ou de celui de la résistance d'appoint d'un chauffe eau solaire !

L'entrée C4 peut être affectée par exemple à tout ce qui concerne la cuisine, il faut faire passer alors dans ce tore les conducteurs de phase des plaques de cuisson, du four traditionnel, du four micro-ondes, du réfrigérateur, du congélateur, de la hotte aspirante, et des prises du plan de travail, sachant que l'on peut utiliser un deuxième tore par entrée si un seul n'est pas suffisant !

Enfin l'entrée C5 peut être consacrée a toutes les autres prises de la maison, avec un ou deux tores.
Si toutes les lignes ne peuvent êtres prises en compte l'ecocompteur possède une fonction autres consommations, qui permet via le compteur ERDF de faire la différence entre les consommations surveillées et les autres pour que le total corresponde !

Pour que cette fonction soit opérationnelle, il faut relier l'écocompteur au compteur ERDF, qu'il soit à l'intérieur de la maison ou comme c'est souvent le cas maintenant en limite de propriété.
Pour cela il faut prévoir soit un câble 2 conducteur diamètre 0,75 mm², soit 2 conducteur un rouge un noir (bien qu'il n'y ai pas de polarité) de 1,5mm².
ATTENTION TOUJOURS PRENDRE DES PRECAUTIONS LORSQU'ON INTERVIENT SUR LE COMPTEUR ERDF, ( GANTS ET MATERIELS   ISOLES)
  IL EST TOUJOURS SOUS TENSION !!!




L'Eco-compteur possède deux autres entrées pour le comptage de la consommation du gaz et de l'eau.

Cependant ces deux fonctions demande un certain investissement dans des appareils domotiques de controle filaire ou radio qui fonctionnent par l'écoute des impulsions des compteurs d'eau et de gaz de ville .

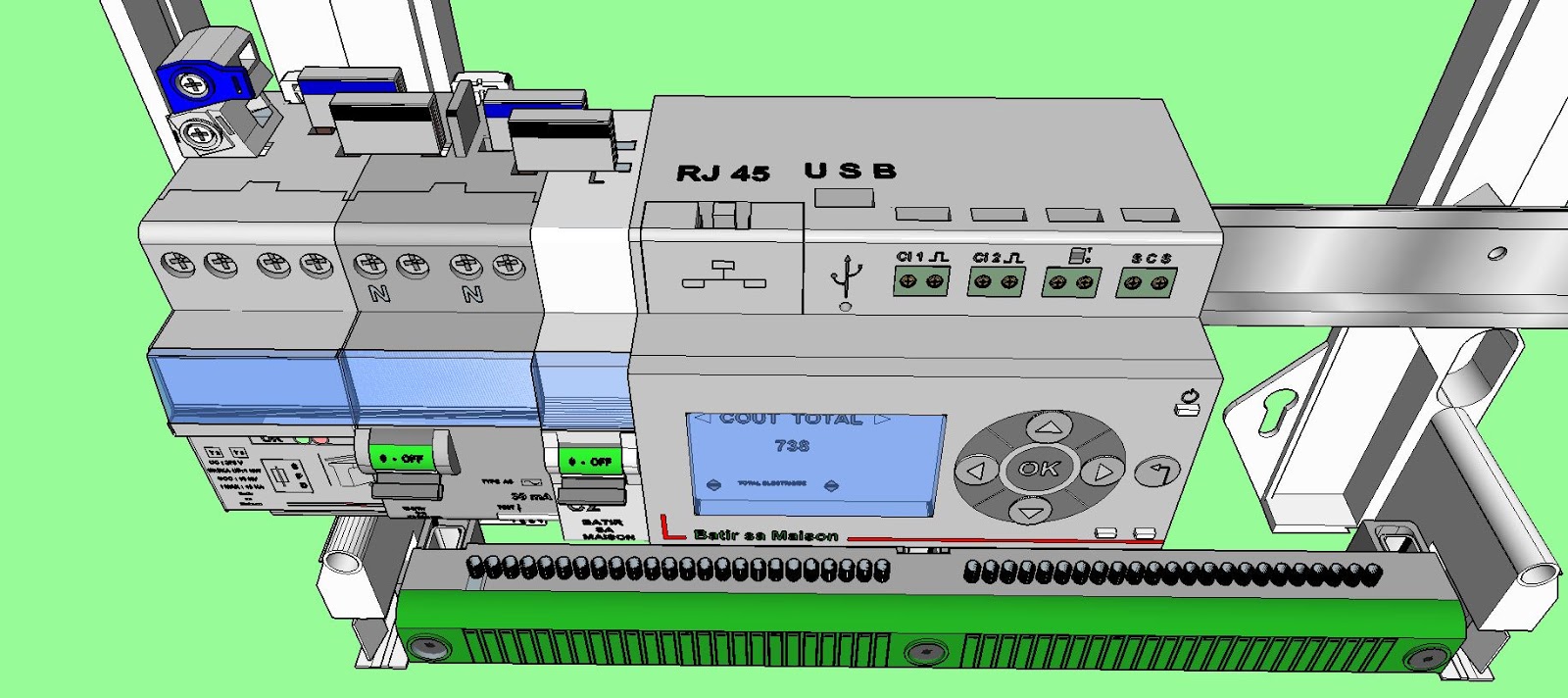

Pour finir, l'Eco-compteur possède une entrée USB  et une entrée  RJ45  pour le branchement avec le tableau de communications et donc la consultation des données par internet.

Il ne me reste plus maintenant qu'à vous donner la notice pour la prise en main de l'appareil !







Voilà, j'espère avoir été suffisamment explicite !

Daniel MARCELLIN


VIDÉO RÉCAPITULATIVE


13/07/2016

Installation Électriques Nouvelles normes Comment Faire ?

En France les installations électriques concernant les locaux d'habitations sont réglementées par la norme NF C15-100.
Elle concerne la conception de l'installation électrique, sa protection et la sécurité des utilisateurs.

Elle est régulièrement mise à jour et sa dernière mouture date de Novembre 2015, amendement N° 5
Toutes constructions nouvelles ou rénovations nécessitant un raccordement au réseau doivent obligatoirement faire contrôler et valider l'installation électrique par le consuel.
Dans cet article, je vais tenter de décortiquer et exposer  en détails comment procéder !
En tant qu' auto-constructeur, je viens de terminer l'installation électrique d'une maison individuelle de 165 m² habitable, et je connais parfaitement le désarroi que l'on peut ressentir devant les difficultés que cela représente !
Heureusement le permis de construire est antérieur au 15 novembre 2015, sinon il m'aurait fallut tout recommencer car le changement parait au premier abord anodin, mais il s'avère que l’arborescence des lignes change complètement !
Alors évidemment je ne prétend pas vous donner des conseils de professionnel, mais simplement essayer de vous simplifier la tâche !

C'est donc de ces nouvelles dispositions,du Tableau de Répartition,  de ces composants et  de son arborescence que je vous parlerai en créant virtuellement le tableau de cette maison aux nouvelles normes !

Premièrement prévoyez large pour ce qui  concerne le choix de votre tableau principal car ces nouvelles dispositions demande encore plus de places !

J'avais opté pour un tableau de répartition 4 rangs de 13 modules, il m'a fallut le changer pour un 4 rangs de 18 modules !*
Donc je vais utiliser un tableau de répartition de ce type qui comporte 72 places de module !

La premier module que je dispose sur le tableau est le parafoudre, ce dispositif est obligatoire selon les zones dites de niveau Kéraunique élevée ou  fréquences de jours d'orages et d'impacts de foudre annuel !
Les départements en rouge :  dispositif obligatoire !
En jaune : dispositif fortement conseillé ! (se renseigner auprès de l'organisme consuel )

C'est donc un parafoudre à cassette que j'ai choisi !



Il est très pratique car en cas d'impact de foudre sur la maison, il coupe et protège instantannément tout les circuits, il suffit après de changer la cassette sans rien démonter !


Je commence le remplissage de mon tableau par le parafoudre que je place sur le rail du bas, près de la borne de prise de terre




 J'ai choisi cet emplacement car la norme impose que le circuit de raccordement du parafoudre, du départ des bornes reliées au disjoncteur de branchement  à la borne de terre intermédiaire relié à la borne de terre principale, la distance  ne doit pas excéder 50 cm !
Avant de continuer il faut étudier la norme de calcul de l'intensité
En gros il faut compter au moins un interrupteur différentiel par rang,
Le choix du calibre est déterminé soit par rapport à l'amont soit par rapport à l'aval !
Par rapport à l'amont :le calibre de l'interrupteur différentiel doit être  supérieur  au calibre du disjoncteur de branchement.
Par rapport à l'aval : le  calibre de l'interrupteur différentiel doit être supérieur à la somme des calibres du chauffage direct, du chauffe eau de la prise de recharge véhicule électrique plus la moitié de la somme des calibres des disjoncteurs alimentant les  autres circuits  .
Alors pour ma part je préfère la solution de l'amont beaucoup plus simple et je mettrai donc en tête de chaque rail un disjoncteur différentiel  63 A   30 ma .
Je commence donc par le premier rang :
Je place en tête un disjoncteur différentiel  63A  30Ma de type AC c'est le plus couramment utilisé pour les circuits alternatifs (éclairage, prise de courant etc).




Ajouter une légende
La norme exige qu'il n'y ai pas plus de 8 disjoncteurs divisionnaire sous la protection d'un 30Ma.

LES CALIBRES DE TOUS LES DISJONCTEURS THERMIQUES DIVISIONNAIRES SONT  BIEN ENTENDU, A DÉTERMINER EN FONCTION DE VOTRE PROPRE INSTALLATION ET DE LA PUISSANCE DE CONSOMMATION DE CHAQUE CIRCUIT !
La surface des locaux n'est pas (sauf la pièce à vivre) un critère important, ce qui compte c'est le nombre de pièces qui selon leur destinations sont impactées de certaines règles !
Je vais commencer par l'éclairage :
Pas plus de 8 points d'éclairage par circuit !
Il suffit donc de compter tout les points et de diviser par 8 pour connaitre le nombres de lignes !
Chaque pièce doit avoir un point central certaines peuvent l'avoir en applique !
Les spots ou bandeau lumineux,  un point pour 300va soit 240watts .
J'ai 18 points lumineux donc 3 lignes
Ces trois lignes doivent êtres placées sous au moins deux différentiel 30Ma pour des raisons pratiques !
Je vais donc les placer sur les trois premiers rang alimentées par un Disjoncteur divisionnaire  de 16A







Ensuite sur le premier rang je vais mettre les lignes d'alimentation des volets roulant .
Il y a neuf volets roulants, l'idéal est de les alimenter séparément mais cela ferait trop de lignes, je vais donc créer trois secteurs de trois volets et donc trois lignes de 20 A .









Sur ce rail je vais ajouter trois ligne de 20A :
L'alimentation de la pergola bioclimatique sur la terrasse
l'alimentation de la hotte aspirante de la cuisine
L'alimentation de la VMC, je mets un 20A car je ne sais pas encore quel type de WMC sera installée .
Si c'est une VMC HYDRO classique je devrai le changer par un 2 a ou 16 a, si c'est une DOUBLE FLUX, je devrai selon la puissance mettre 1 16a ou laisser le 20a.





Il reste donc sous ce différentiel 63A 30Ma  une place, j'y reviendrai plus tard au besoin !
Je vais donc maintenant passer au deuxième rang:
Pour ce qui concerne les prises confort (prise 16 A ) la norme est la suivante :
Equipement minimal :

Cuisine  :       6       prises dont 4 au dessus du plan de travail et une à proximité immédiate de la                               commande d'éclairage
Séjour :          5       prises dont  une à proximité immédiate de la commande d'éclairage
                          ( une par tranche de 4m²).

Chambre        4       en périphérie dont une à proximité immédiate de la commande d'éclairage .

Salle de bain  2,     dont une à proximité immédiate de la commande d'éclairage
                               (dans le volume 3 ou hors volume,    interdit au sol)
Circulation
WC et autres   2     dont une dans le WC à proximité immédiate de la commande d'éclairage
                               ( obligatoire dans circulation et locaux de plus de 4 m² )
Extérieur          1     par entrée principale et une à proximité du garage

Ce qui change par rapport à l'amendement précédent (N°4), c'est que toutes les prises sont comptables, exemple: avant un bloc double prises comptait pour une prise, dorénavant il compte pour deux !
Dans mon installation, j'ai prévue pas mal de bloc double prises pour éviter d'avoir à mettre des  RACKS  de prises !
Cela influe fortement sur le nombre de lignes à prévoir !
  J'ai 48 de prises  à dispatcher  je prévoie donc six lignes de 20A ,  quatre sur le deuxiéme rang, deux sur le troisième rang .





A la suite sur le deuxième rang  je commence  les lignes dédiées je place deux lignes de 20A
Une pour le  lave linge et l'autre pour le sèche linge.
Je place maintenant en tête de rang un disjoncteur différentiel 63A  30 Ma  de type A
Le type A est utilisé pour protéger les appareils électroménager de type récents contenant des composants électronique.






Sur ce deuxième rang j'ai pratiquement atteint le quota maximal sur le différentiel de tête,
pour continuer le remplissage sur ce rail, je place un second, 63A  30Ma de type AC


Et à la suite je place trois lignes dédiées:
Une 32A pour le four
Une 20A pour le réfrigérateur
Une 20A pour le congélateur.





Je passe maintenant au troisième rang sur lequel je place en tête un disjoncteur différentiel 63A 30Ma  de type A .
Et à la suite je continue avec des ligne dédiées :
Une ligne 32A pour les plaques de cuisson
Une ligne 20 pour le lave vaisselle



Ensuite je place deux ligne de 32A pour la pompe à chaleur.
Une pour l'unité interne
une pour l'unité externe


Je continue avec une ligne dédiée:
Une 20A pour le chauffe eau thermodynamique (unité interne et externe)








Sur ce troisième rang et sous ce différentiel de tête le quota de ligne est atteint
Je vais maintenant créer un secteur dédié uniquement à la salle de bain !
Je place à la suite sur ce troisième rang un disjoncteur différentiel 63A 30Ma de type AC


Je place donc à la suite:
Une ligne 16A pour l'éclairage de la salle de bain
Une ligne de 20A pour une prise confort meuble salle de bain et séche serviette


Il me reste encore une ligne dédiée à placer je revient donc au premier rang ou j'ai laissé de la place et je mets une ligne 20A pour l'adoucisseur d'eau.





Je passe maintenant au quatrième et dernier rang
Ce dernier rang, hormis le parafoudre,est dédié au réseau communications et informations
Je place en tête un disjoncteur différentiel de type HPI, il offre la même protection que le type A  mais il offre une protection supplémentaire aux appareils sensibles aux coupures de courant intempestives (informatique).


Je place ensuite deux lignes dédiées:
Une 20A  pour la protection de l'alimentation du tableau de communication et des deux prises modulaires du tableau (obligatoire).
Une 2A  pour la protection de l'Ecocompteur.





La norme impose l'obligation de mesurer les consommations secteurs par secteurs (chauffage, eau chaude, service etc...) ceci dans le but de faire prendre conscience et de maitriser la consommation !
C'est donc l'Ecocompteur, ce petit ordinateur qui va faire le travail !
Je ferai par la suite un article sur le branchement et le fonctionnement de cet ecocompteur !



Il ne reste plus maintenant qu'à placer les deux prises modulaire obligatoire .



Je vais maintenant effectuer le câblage de l'arrivée du courant !
Pour cela j'utilise premièrement un peigne vertical pour relier tout les interrupteurs différentiel en tête de rang !







Il se mets en place facilement en le  présentant plaqué contre les disjoncteurs de tête et en faisant pénétrer en même temps les ergots des bornes de chaque rang !







Je mets en place ensuite tout les peignes de connexion reliant les bornes de neutres (bleu).
en faisant entrer de force les ergots dans les logements car le serrage est automatique !







Puis je fais de même pour tous les peignes reliant les bornes de phase rouge ou noire .






Voilà les deux peignes sont bien insérés sur chaque rangée !



Il faut maintenant relier les disjoncteurs placés en milieu de rangée avec le peigne vertical, pour cela j'utilise du cable de section 16 mm².

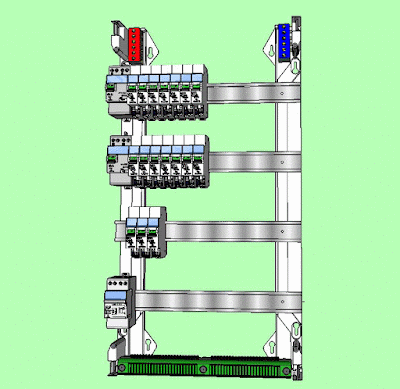

Et voilà à priori le tableau est terminé !

Reste maintenant à effectuer l'arborescence de l'installation ligne par ligne pour desservir toutes les pièces en se basant sur les modules du tableau !

Le choix d'un grand tableau était nécessaire, il y a 4 rang de  18 modules,  donc 72 places et j'en ai utilisé 54 il reste donc 18 places libres.
La norme préconise 20% de réserve soit 14 ou 15 places, je suis donc dans les clous !



VIDEO RECAPITULATIVE





Daniel  MARCELLIN
