BRANCHEMENT ELECTRIQUE COMMENT FAIRE ? UNE SÉRIE DE PRISES

Nous allons parler dans cet article du branchement de plusieurs prises sur une même ligne.

Que ce soit des prises encastrées ou apparentes, le mécanisme est le même !

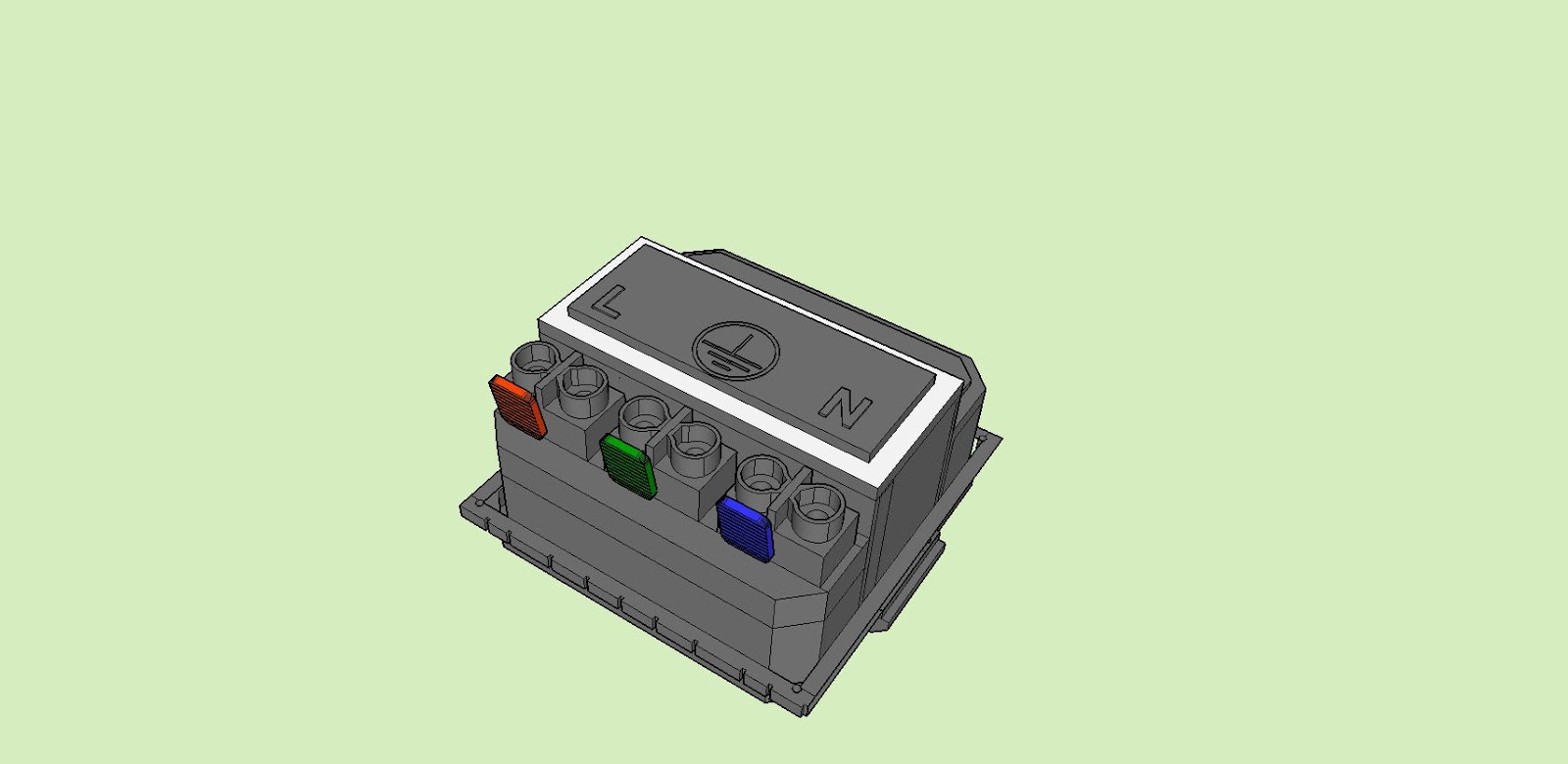

 Les Fabricants d’appareillage, ont prévu un montage en série parallèle des prises de courant, c’est pour cela que chacun des trois plots de branchement phase, neutre et terre comportent deux entrées.

Avant toutes choses, il faut respecter les règles de sécurité
La Norme C15-100 amendements n° 5 actuellement en vigueur

Autorise le branchement de 12 prises sur une ligne composée de conducteurs de 2,5 mm² de section, sachant que contrairement à l'ancien règlement toutes les prises sont comptables.
Exemple: un bloc de 2 prises compte pour 2 prises !

Cette ligne doit être protégée en amont par un disjoncteur différentiel de minimums 32 ampères 30ma

Suivi d'un disjoncteur divisionnaire thermique de 20 ampères.

Le branchement des prises est simple il suffit de brancher les conducteurs sur les doubles plots en respectant les emplacements et les couleurs.

Sur une ligne nouvellement créée de 20 ampères, on pourra aligner jusqu'à 12 prises, cependant il faut tenir compte que la puissance maximale que l'on pourra utiliser simultanément sur l'ensemble des prises sera de 4400 watts maximum.

Il est donc important de bien dispatcher les prises en fonction de leurs utilisations.

Par exemple, alimenter avec cette ligne deux chambres équipées chacune  de 1 bloc de 2 prises de chaque côté du lit, 1 prise sous interrupteur à l'entrée et 1 prise pour un téléviseur ou un ordinateur en périphérie.

S'il s'agit en rénovation, d'ajouter des prises sur une ligne existante, la configuration sera la même sauf si celle-ci est composée de conducteurs de 1,5 mm² de section.
Le nombre de prises totale sera alors de 8 au maximum, le disjoncteur divisionnaire thermique sera de 16 ampères et la puissance maximale d'utilisation cumulée des 8 prises sera de 3500 watts.

Vidéo récapitulative:

BRANCHEMENT ELECTRIQUE COMMENT FAIRE ? Circuit Eclairage Télérupteur Unipolaire Encastrable

Voici comment procéder pour réaliser un circuit d’éclairage avec un Télérupteur Unipolaire Encastrable.
Il en existe de nombreux modèles, celui-ci est le produit d'une Marque Française réputée, sa référence est   491 20
Tous ont en principe le même schéma de branchement.

Le Télérupteur Unipolaire Encastrable est principalement destiné à la rénovation.
Il permet de créer un circuit d'éclairage avec de multiples points d'appels en se connectant sur une ligne d'éclairage alimentant des locaux existants.
Toutefois il faudra vérifier que la ligne en question puisse prendre en charge ce nouveau circuit, quelle soit protégée par un Disjoncteur Divisionnaire de 10 Ampères et que la somme de tous les points lumineux pris en charge, ne dépasse pas une consommation supérieure à 2200 watts.

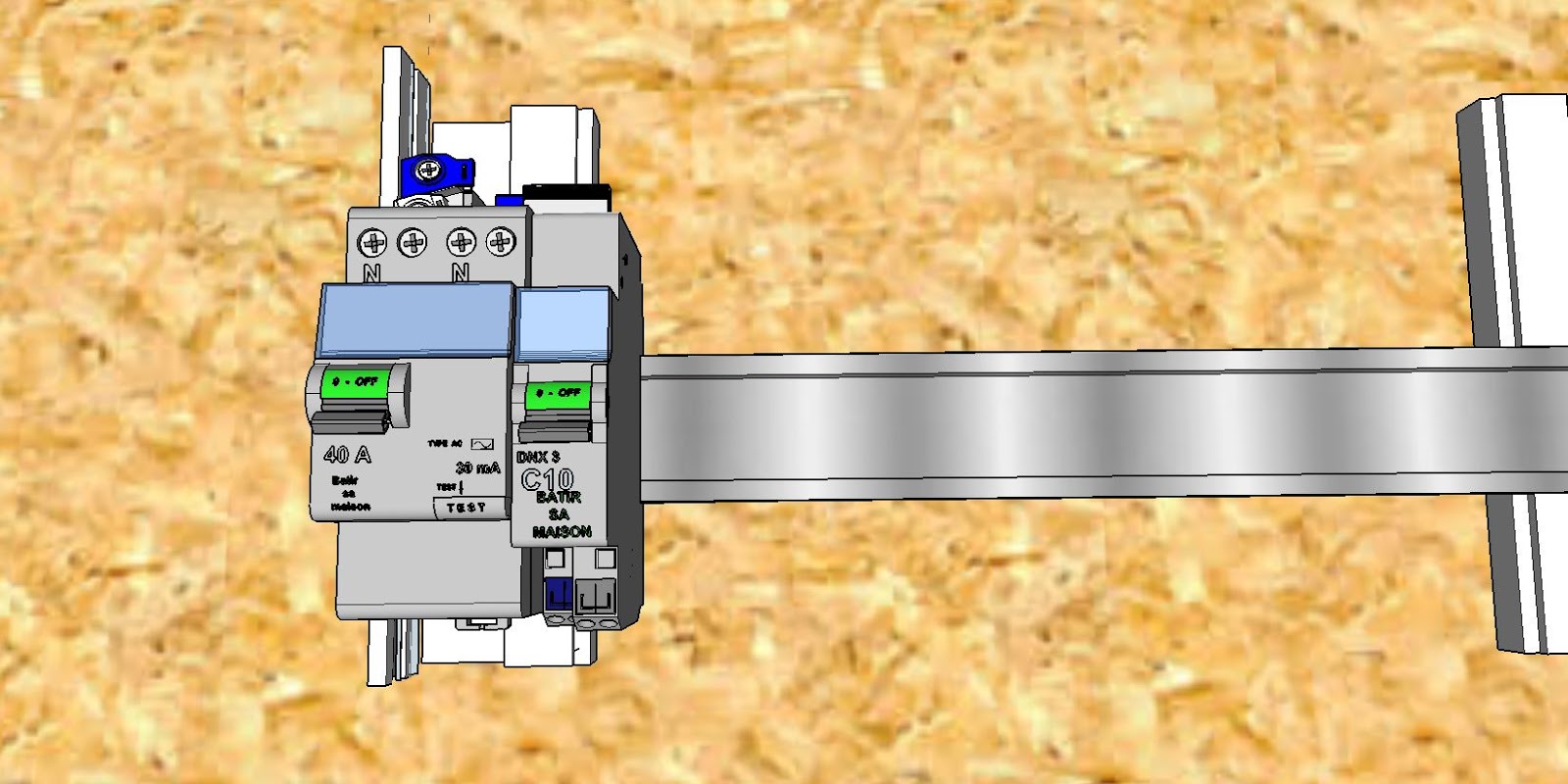

Les normes actuelles exigent la protection en amont représentée sur cette image,
Un Disjoncteur Différentiel de puissance adaptée à la somme des lignes desservies sur le même Rail d'un Tableau Divisionnaire:
30 , 40 , ou 63 A 30 ma
Suivi d'un Disjoncteur Divisionnaire Thermique de 10 A pour une ligne d'éclairage.

Le Télérupteur est un Interrupteur Electromécanique commandé à distance, il permet d’éclairer ou d’éteindre un ou plusieurs points lumineux, à partir d’une multitude de points distants les uns des autres, toutefois pour éviter les aléas de fonctionnement il est préférable de ne pas dépasser huit points d'appels.
Il est donc indispensable à partir de quatre points d’appels, car il faut savoir que la réalisation d’un circuit à trois points d’appels est possible avec un Permutateur.
Schéma de principe:
Circuit avec quatre points d'appels.

Représentation installation en apparent.
Que ce soit en apparent ou en encastré, l'installation est bien entendue identique.

Pour effectuer ce circuit, nous aurons besoin de conducteurs de section 1,5 mm² de couleurs:
Rouge, Orange, Bleu, Violet, Vert/Jaune.

Les trois conducteurs provenant du Disjoncteur Divisionnaire 10 A,
seront de couleurs:
Rouge, Bleu, Vert/Jaune

Les trois conducteurs provenant du point lumineux seront de couleurs:
Bleu, Violet, Vert/Jaune

Les trois conducteurs provenant des Boutons Poussoirs, seront de couleurs:
Rouge, Orange, Vert/Jaune

Nous allons maintenant effectuer le branchement de tous les conducteurs composants ce circuit en commençant par les Boutons poussoirs.
Il en existe de nombreux modèles de marques différentes, les simples sont ceux qui nous concernent dans cette configuration.
Ceux qui sont équipés avec un voyant sans neutre, pourront êtres utilisés avec cette configuration.
Pour ceux équipés d'un voyant 220 volt, il faudra ajouter un conducteur de Neutre Bleu à tous les Boutons poussoirs, et brancher ce conducteur avec le conducteur Bleu arrivant du Disjoncteur Divisionnaire 10 A.
Nous commençons donc en branchant un conducteur Rouge sur la borne Rouge du Bouton Poussoir et un conducteur Orange sur la borne opposée comme indiqué sur l'image ci-dessous (bien observer les indications du petit schéma qui se trouve généralement au dos de l'appareil).

Ensuite nous repiquerons de la même façon tous les Boutons Poussoirs sans dépasser le nombre de HUIT surtout s'il y a un voyant sans Neutre.

Et maintenant nous pouvons brancher tout ces conducteurs sur le Télérupteur qui sera encastré dans la boite de dérivation.
Nous commençons par brancher le conducteur Rouge provenant du Disjoncteur Thermique 10 A, sur la borne L supérieure.

Ensuite, nous branchons le conducteur Bleu provenant du Disjoncteur Divisionnaire 10 A, sur la borne N supérieure.

 Puis nous continuons en branchant le conducteur Bleu provenant du Point Lumineux sur la borne N inférieure.

Ensuite, nous branchons le conducteur Orange provenant des Boutons Poussoirs, sur la borne inférieure à l'extrême gauche du bornier.

Puis nous brancherons le conducteur Rouge provenant des Boutons Poussoirs sur la borne L inférieure.

Ensuite, ce sera le tour du conducteur Violet provenant du Point  Lumineux que nous brancherons sur la borne extrême droite du bornier.

Et enfin nous brancherons ensemble les trois conducteurs de Terre Vert/Jaune.
Bien que ce conducteur ne serve à rien aux Boutons Poussoirs,
il est obligatoire, probablement pour le cas ou ceux-ci comporteraient des éléments métalliques tactiles.

Voilà c'est terminé, il ne reste plus qu'à fermer la boite de dérivation.

Vidéo récapitulative:

Daniel MARCELLIN
