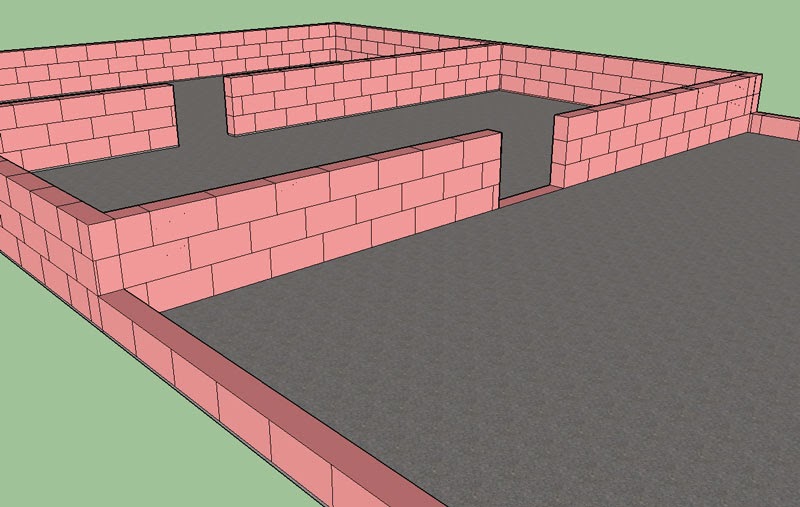

En cours d’autoconstruction
d’une maison d’habitation, arrivée à la dalle du
plafond, je modélise en trois
dimensions grace à sketchup, le plan de la toiture
Pour bien visualiser et
détailler chaque étape que je devrai respecter !
La toiture que je vais créer comportera deux faîtage décalés, je monterai donc sur la moitié de la surface, deux pignons avec un rang de briques.
Et sur l'autre moitié, trois pignons avec trois rangs de briques.
A l’aide de chevrons et de
cordeaux, je représenterai dans l’espace le gabarit des pignons,
ils feront 167 cm du faîtage à la base pour respecter 33 pour cent de pente
Sur chaque coté des pignons, je réserverai 26 cm pour bâtir deux rangs de génoises
Je construirai ensuite les
pignons en réservant les opes d’emplacement des poutres de bois.
Les pignons au centre de
chaque partie de la toiture auront des opes de réservation plus larges, car ils
réceptionneront deux poutres de bois.
Le pignon de séparation de la
toiture comportera une rangée d'opes de réservation supplémentaire en fonction
du décalage des deux parties de la toiture !
Je bâtirai ensuite avec des
tuiles canal un premier rang de génoises que je ferai dépasser de 11 cm par rapport aux briques du mur.
Sur ce premier rang de
génoises je scellerai un rang de parefeuilles que je ferai dépasser de 3 cm par rapport aux tuiles
canal.
Enfin sur les parefeuilles je
bâtirai un second rang de génoises que je ferai dépasser de 11 cm .
A ce stade-là, je pourrai
commencer à mettre en place les poutres de
section 12 sur 24 cm
Le décalage des deux parties
de la toiture, sera alors bien visible .
Viendra ensuite le moment de
mettre en place les chevrons de section 6 x 8 cm
Sur chaque rive de la
toiture je fixerai un chevron à 3
cm du bord pour pouvoir fixer les tuiles de rives , il
sera positionné de façon à ce que son extrémité inférieure vienne au contact du
second rang de génoise.
Son extrémité supérieure
elle, arrivera au point de faîtage.
Les autres chevrons seront
fixés ensuite à 50 cm
d’intervalle
Tous les chevrons étant en
place, je ferai une arase au mortier sur les génoises et sur toutes les
façades dans le prolongement des chevrons jusqu’au bord de la tuile canal du
deuxième rang de génoise.
Cette arrase permettra de
coller les premières tuiles du bord
Ceci fait je commencerai à
couvrir la toiture avec des voliges en sapin traitées de 18 mm d’épaisseur
Bien clouée sur les chevrons,
cette couverture apportera une isolation supplémentaire et surtout une
protection contre l’intrusion de nombreuses poussières feuilles et
autres éléments qui sans cela s’accumulent dans les combles.
Je mettrai ensuite en place
des lisses en sapin de 14 cm
de largeur et 2 cm d’épaisseur traitée
autoclave, sur toute la longueur du faîtage, maintenues par des pattes de
fixation, elles serviront à fixer le closoir et les tuiles de faîtage .
Je passerai ensuite à la mise
en place des liteaux de section 25 x 47 mm , je commencerai par
fixer un liteau sur la tranche à 3
cm du bord des genoises , dans lequel des pointes
seront positionnées pour permettre le scellement au mortier
Je fixerai ensuite un autre
liteau à plat au ras de la première volige
Puis je fixerai tous les
liteaux nécessaires sur chaque pan de toiture, selon la valeur du pureau, distances préconisées entre les
liteaux, en fonction des tuiles choisies.
Lorsque tous les liteaux
seront en place, je fixerai les pattes de support des gouttières, une sur chaque chevron, sur toutes les
façades .
Puis je mettrai ensuite en
place les berceaux de gouttière et les
Ce sera ensuite le moment de
faire la couverture, je débuterai par la mise en place des tuiles de rives, ici
des rives gauches !
La pose des tuiles se fera
ensuite rang par rang dans le sens vertical.
Lorsque les deux pans de
toiture seront terminés, je mettrai en place les closoirs
Puis ensuite pour terminer les tuiles
faîtières !
A se stade-là ma toiture sera
pratiquement terminée
Vidéo Récapitulative:
Daniel MARCELLIN
