Mon défi aujourd'hui est de créer à moindre coût une mangeoire pour les oiseaux de la nature, elle est destinée à être posée sur le garde-corps d'une fenêtre d'appartement donnant sur un parc naturel !

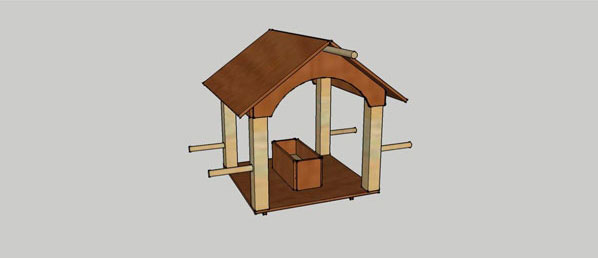

Dessins en 3D de mon projet !
Pour commencer je me suis procuré un morceau de contre plaqué (extérieur) de 60cm X 60cm X 5mm
Une longueur de 2 mètres de carré bois de 25mm X25mm
Une longueur de 50cm de rondin de bois de 10mm
Une longueur de 50 cm de petite cornière bois de 18 mm
Une longueur de 50cm de bois de 10mm X 20mm
Un petit tube de colle à bois
Tout ceci se trouve au comptoir du bois ou dans une enseigne de bricolage !
Tout d'abord je trace au crayon dans le coin supérieur gauche de la plaque, deux carrés de 25cm de coté !
Le premier à gauche sera le socle de la mangoire !
Dans le second je trace un "chapeau de gendarme", dont le triangle commence à 3cm de chaque coté du bord inférieur du carré et le sommet à 12cm de l'axe médian comme indiqué ci-dessous !
Je répète la même opération du coté opposé !
Ensuite à la base du triangle je trace à main levée en prenant comme point central l'axe médian du triangle un arc de cercle de 9,5 cm de rayon en écrasant au centre le tracé !
Je répète la même opération du coté opposé !
Je trace ensuite sous ces deux carrés, à gauche de la plaque, deux grands rectangles de 19cm X 31cm !
Ainsi que sur le bord droit de la plaque deux rectangle de 13cm x 6cm et deux autres petits rectangles de 5cm x 6cm !
J'attribue à chacune de ces figures un numéro !
Je vais maintenant procéder au découpage avec ma scie sauteuse !
Voilà c'est fait, j'ai donc maintenant 9 pièces de contreplaqué !
Dans la barre de carré de bois de 25mmX25mm je découpe 4 morceaux de 20cm de longueur !
Je vais maintenant commencer le montage !
Je prends deux d'entre eux que je fixe à un "chapeau de gendarme" !
Comme visserie j'utilise des vis de 3,5mm X13 mm !
Je les fixe bien d'équerre !
Je répète l'opération pour le second "chapeau de gendarme" !
Je coupe maintenant, toujours dans la barre de carré de bois de 25mm X 25mm quatre morceaux de 12cm !
J'en fixe deux à chaque "chapeau de gendarme", entre les "piliers" comme ceci:
ils serviront pour le maintien de la toiture !
Je coupe maintenant toujours dans le carré bois, deux morceaux de 13cm que je fixe cote à cote au centre du carré numéro un !
Sur ces morceaux de carré bois, je fixe la figure numéro six !
De l'autre coté je fixe la figure numéro sept !
Je fixe ensuite les figures huit et neuf sur les deux autres cotés, et voilà mon petit silo à grains terminé !
Je vous ai indiqué en introduction que cette mangeoire était destinée à être fixée sur un garde-corps de fenêtre !
Il me faut donc improviser un système de fixation efficace !
Je coupe donc dans la barre de bois de 10mm X 20mm deux morceaux de 15cm de longueur !
Je coupe aussi dans les chutes de contre plaqué deux petits rectangles de 15cm x 3cm, dans lesquels je découperai un petit arc de cercle de 9cm X1cm, cette encoche épousera je l'espère la forme de la main courante du garde-corps !
Je fixe les contreplaqués sur la partie la plus étroite des morceaux de bois !
Et je fixe enfin ces deux ensembles au dessous du socle
à 3cm d'un des bords perpendiculaires au silo à grains !
Je trace maintenant à chaque angle du socle un petit carré de 25mm de coté, au centre desquels je perce un trou avec une mèche à bois de 2mm de diamètre !
Je prends ensuite les "chapeaux de gendarme" et je perce avec une mèche de 2mm de diamètre au centre de chaque piliers un avant trou de 4cm environ de profondeur, ceci pour éviter que le bois éclate lors du vissage !
J'utilise des vis de 3mm X 40mm
Je fixe maintenant parallèlement au silo à grains, les deux "chapeaux de gendarme" !
Pour consolider (je ne l'avais pas prévue au départ), je coupe dans les chutes de contreplaqué deux morceaux de 25cm X 2,5cm que je fixe entre les "chapeaux de gendarme" comme ceci !
C'est maintenant le tour des figures 4 et 5 qui constituent la toiture que je fixe !
Je trace ensuite un point au sommet de chaque "chapeau de gendarme" !
Et je perce un trou de chaque coté avec une mèche à bois de 10mm de diamètre !
Je coupe un morceau de petite équerre de bois de 25cm de longueur que je colle au faîtage !
Je coupe un morceau de rondin de bois de 40cm !
Et quatre morceaux de 9cm !
Je perce un trou sur la face extérieure de chaque piliers perpendiculairement au silo à grains à des hauteurs différentes !
Dans ces trous j'introduis les quatre petits morceaux de rondins, qui feront d'excellents perchoirs !
A travers les trous des chapeaux de gendarme, j'introduis le morceau de 40cm au bout duquel je fixe un petit morceau de chaine dont le dernier maillon est coupé en crochet pour y accrocher des boulettes de graisse !
Un petit coup de lasure incolore et voilà c'est terminé, je percerai sur place des trous dans le socle pour passer des colliers de fixation et je l'installerai !
Mise en situation de la mangeoire :
Coût des matériaux 22 euros excepté la lasure !
A noter que cette mangeoire peut aussi comporter un pied pour une mise en situation au sol, pour cela une longueur de deux mètres de carré bois de 40mm X40mm suffirait, en coupant un morceau d'un mètre et quatre de 25cm , montée comme ceci : croquis en 3D !
Elle sera idéale pour une installation au sol !
Vidéo récapitulative:
La récompense !
Au bout d'une semaine d'acclimatation à cette intruse dans leur espace, les premières Mésanges attaquent !
Puis c'est au tour des tourterelles de succomber à la tentation !
